特性

•高性能，低功耗Atmel®AVR®8位微控制器

•先进的RISC架构

- 131强大的指令-大多数单时钟周期执行

- 32 × 8通用工作寄存器

-完全静态运行

—16mhz时最大吞吐量为16mips

-片上2周期乘法器

•高耐久性非易失性内存段

- 16kb的系统内自编程Flash程序存储器

—512字节EEPROM

- 1kbyte内部SRAM

—写/擦除周期:1万个Flash/10万个EEPROM

-数据保存:85℃下20年/ 25℃下100年(1)

-可选的引导代码段与独立的锁定位

通过片上引导程序进行系统内编程

True读写操作

—软件安全编程锁

•JTAG (IEEE标准1149.1兼容)接口

-边界扫描能力符合JTAG标准

-广泛的片上调试支持

-通过JTAG接口编程Flash, EEPROM，熔断器和锁位

•周边功能

-两个8位定时器/计数器与单独的预分频器和比较模式

-一个16位定时器/计数器与单独的预分频器，比较模式，和捕获

模式

-实时计数器与独立振荡器

- 4个PWM通道

- 8通道，10位ADC

8单端通道

仅在TQFP封装中有7个差分通道

2差分通道与可编程增益在1倍，10倍，或200倍

-面向字节的二线串行接口

-可编程串行USART

-主/从SPI串行接口

-可编程看门狗定时器与单独的片上振荡器

-片上模拟比较器

•特殊的微控制器功能

-上电复位和可编程断电检测

-内部校准RC振荡器

—外部和内部中断源

-六种睡眠模式:空闲、ADC降噪、省电、关机、待机

和延长待机时间

•I/O和包

- 32条可编程I/O线

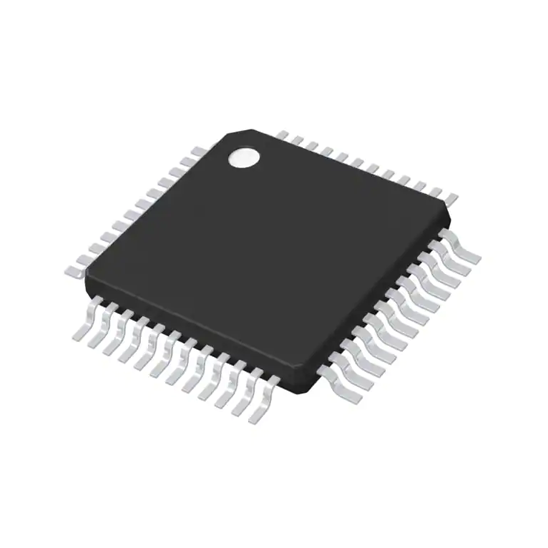

- 40引脚PDIP, 44引脚TQFP和44引脚QFN/MLF

•工作电压

- 2.7V - 5.5V的ATmega16L

- 4.5V - 5.5V ATmega16

•速度等级

- 0 - 8 MHz用于ATmega16L

- 0 - 16mhz用于ATmega16

•功耗@ 1 MHz, 3V，和25°C的ATmega16L

—Active: 1.1 mA

—Idle Mode: 0.35 mA

-下电模式:<1µ
