TLE42644G
固定正LDO稳压器，5V, 0.5V降压，双极，PDSO4，绿色，SOT223-4
| 参数名称 | 参数值 |
英飞凌infineon TLE42644G产品概述 |
|---|---|---|
| Source Content uid | TLE42644G |
TLE42644是一款单片集成低压差固定稳压器，负载电流高达100 mA。它是 TLE4264-2的1对1替换产品。它在功能上与TLE4264兼容，但有降低 型静态电流。40µ。TLE42644专为需要非常低待机时间的应用而设计 电流，例如与汽车电池的永久连接。该装置可在小表面使用 安装PG-SOT223-4封装，引脚兼容TLE4264-2和TLE4264。设备是 专为恶劣的汽车应用环境而设计。因此，它是防止过载，短 电路和过温条件通过实现输出电流限制和过温 关闭电路。TLE42644也可用于需要稳定5v电压的所有其他应用。 输入电压最高可达45v，调节至VQ,nom = 5v，精度为±3%。精度保持在±2% 负载电流高达50毫安。 相关型号 SP001159844 TLE42644GHTMA1 TLE42644GHTSA3 TLE42644G TLE42644GHTSA2 |
| 是否无铅 |  不含铅 |
|
| 是否Rohs认证 |  符合 |
|
| 生命周期 | Active | |
| Objectid | 2124832021 | |
| 零件包装代码 | SOT-223 | |
| 包装说明 | GREEN, SOT223-4 | |
| 针数 | 4 | |
| Reach Compliance Code | compliant | |
| Country Of Origin | Malaysia | |
| ECCN代码 | EAR99 | |
| HTS代码 | 8542.39.00.01 | |
| 风险等级 | 7.55 | |
| Samacsys Description | Infineon TLE42644G, LDO Voltage Regulator, 100mA, 5 V ±3%, 5.5 → 40 Vin, 4-Pin SOT-223 | |
| Samacsys Manufacturer | Infineon | |
| Samacsys Modified On | 2022-08-25 12:29:44 | |
| YTEOL | 6.9 | |
| 可调性 | FIXED | |
| 最大回动电压 1 | 0.5 V | |
| 标称回动电压 1 | 0.22 V | |
| 最大绝对输入电压 | 45 V | |
| 最大输入电压 | 40 V | |
| 最小输入电压 | 5.5 V | |
| JESD-30 代码 | R-PDSO-G4 | |
| 长度 | 6.5 mm | |
| 最大电网调整率 | 0.03% | |
| 最大负载调整率 | 0.09% | |
| 湿度敏感等级 | 1 | |
| 功能数量 | 1 | |
| 输出次数 | 1 | |
| 端子数量 | 4 | |
| 工作温度TJ-Max | 150 °C | |
| 工作温度TJ-Min | -40 °C | |
| 最大输出电流 1 | 0.5 A | |
| 最大输出电压 1 | 5.15 V | |
| 最小输出电压 1 | 4.9 V | |
| 标称输出电压 1 | 5 V | |
| 封装主体材料 | PLASTIC/EPOXY | |
| 封装代码 | SOP | |

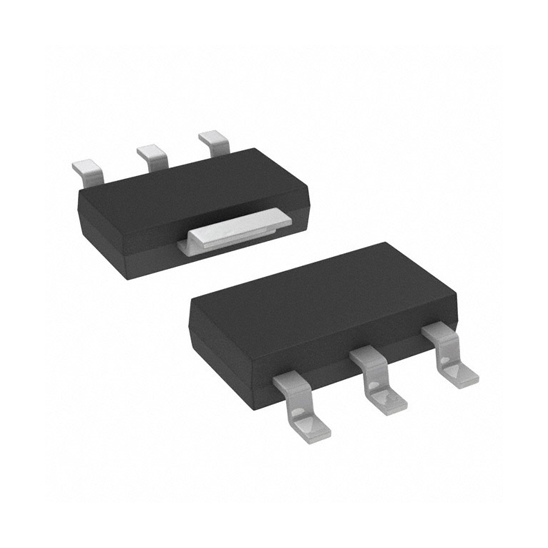

| 封装等效代码 | SOT-223 | |
| 封装形状 | RECTANGULAR | |
| 封装形式 | SMALL OUTLINE | |
| 峰值回流温度（摄氏度） | 260 | |
| 认证状态 | Not Qualified | |
| 调节器类型 | FIXED POSITIVE SINGLE OUTPUT LDO REGULATOR | |
| 筛选级别 | AEC-Q100 | |
| 座面最大高度 | 1.8 mm | |
| 表面贴装 | YES | |
| 技术 | BIPOLAR | |
| 端子形式 | GULL WING | |
| 端子节距 | 2.3 mm | |
| 端子位置 | DUAL | |
| 最大电压容差 | 3% | |
| 宽度 | 3.5 mm |
